1. 여과집진장치 특징
- 여과층, 여과포를 통과하는 함진가스 중의 먼지입자를 포집하는 장치
- 여과 필터에 쌓인 먼지는 간헐적, 연속식으로 탈진할 수 있음
- 세정집진장치보다 압력손실과 동력소모가 낮음
- 1 ㎛ 이상의 미세입자의 제거에 용이함
2. 여과집진장치 집진 원리
- 관성충돌
- 직접차단
- 확산 포집
- 정전기적 인력

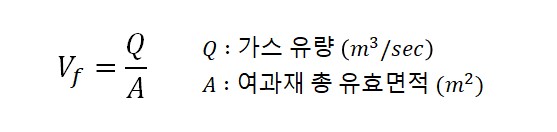

3. 겉보기 여과속도 Vf (m/sec)
- 여과집진장치를 통과하는 가스의 여과 속도를 구하는 공식
4. 여과자루 (백필터)의 개수
- 여과집진장치를 사용할 때 필요한 여과자루 즉 백필터의 개수를 구하는 공식
- 백필터의 개수 계산 시 결괏값이 소수점으로 나오게 된다면 소수 첫째자리에서 올림 하여 구한다.
- 단위환산에 주의

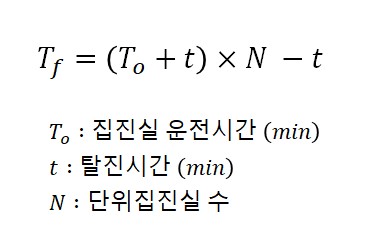

5. 여과집진장치 운전시간 (min)
- 여과집진장치 총 운전시간 Tf는 단위 집진실 운전시간 + 탈진시간에 단위 집진실 수를 곱하고 탈진시간을 빼서 구함
6. 먼지 부하 Ld (g/m^2)
- 여과재에 쌓인 먼지의 면적당 무게
- 이 식을 이용하여 탈진 주기 (= 탈락 시간, 제거 시간)을 구할 수 있다.
7. 먼지 두께 d (m) = 분진층 두께
- 여과재에 쌓인 먼지의 두께 구하는 식
- 먼지부하와 집진된 먼지층의 밀도로 구할 수 있다.

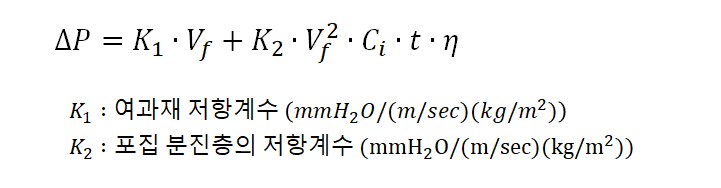

8. 여과집진장치 압력손실 - Darcy 식
- 압력손실 식에서 K1의 의미는 여과재 저항계수이고, K2의 뜻은 포집 분진층의 저항계수이다.
- K1과 K2의 단위는 mmH2O/[(m/sec)*(kg/m^2)]으로 주어지는 조건에 따라 단위 환산 주의
- 압력손실은 차압이라고도 주어지며 이를 이용해 탈진 주기를 구하는 문제가 나오기도 함
